антифоулинг я использую Интернешнл, тут равных нет.
Просто не знал, что у них есть покрытия для ремонта.

_________________
Опыт, как и половое бессилие, приходит с годами.
_____________________________________________________

Обнаружил ещё одну трещину - когда перевернул то замокрела . Вскрыл болгаркой и обнаружил полость между днищем и вторым корпусом а там песка полно , я так думаю он многие годы размораживал мне корпус , сейчас завалил её вспененым полиэтиленом - он воду не впитывает . Сегодня семь слоёв стекломата приклеил , завтра смолы куплю и продолжу .

Может есть у кого остатки или небольшой кусок гидротруфа ?

какой размер?рисунок цвет ,всё равно?

И всё таки, Костян привет- звиняюсь), мож я не уловил сути в ремонте низа...) относительно прилипа к нано. Видосы, тема в подписке)! Покраска-(финал) в интересе!
Нарыл с момента твоих камней ориг) яховский pdf по ремонту нано низа...!, прикрепил бы в твоей теме с позволения? но как pdf прилепить сюда ума не хватает!и нужно ли кому это после твоих тестов?

_________________
"Лучше пару раз по разу:- чем ни разу много раз"))
настройка карбюраторов ссылка ниже
http://www.pwctoday.com/showthread.php?t=62278

примерно 130 мм на 200 мм ( можно и шире 200 на 200 ) , желательно как у ямахи полосатый серый-чёрный , можно даже б/у - нужно кое что в трюме замаскировать

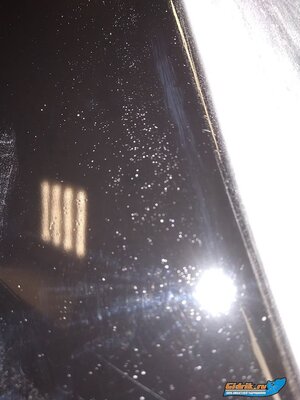

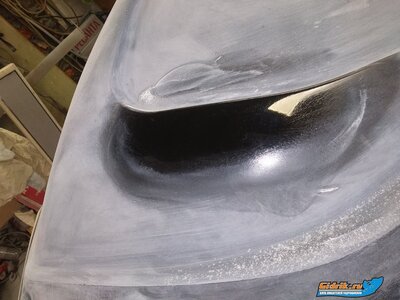

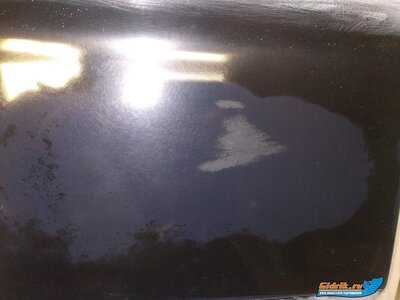

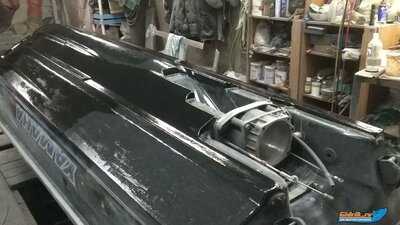

Приветствую ! Ремонт низа до сих пор продолжается - https://youtu.be/Is-0NHKxz5Q , но по итогу меня ожидало фиаско то ли по причине того что воздух с компрессора летел с влагой и маслом , в итоге получилось куча кратеров , то ли потому что на свои эксперименты я извёл два кило гелькоута кристик - и у меня осталось пять кило кристика и кило другого ( забыл чей ) . В итоге три кило ка первый слой и два плюс один на второй . Но кристик оказался серый а кило другого сильно черный - надо было смешать их с самого начала , и по итогу второй слой получился чёрный , и когда я прошкурил всю шигрень обнажилась картина пятнистая после пробной полировки .Прикинул я и поехал купил четыре кило чёрного - он даже жиже оказался , и решил я красить кистью что бы избежать шигрени сильной . Вот за неделю в четыре слоя уложил я все четыре кило , сейчас уже вышкурил Р80 и пробно полирнул , думаю укрыть полиуретановым лаком .
А вопрос прилипания гелькоута я решил путём покрытия типа грунтовочного слоя эпоксидной смолой , в ходе экспериментов оказалось что и эпоксидка липнет отлично и гелькоут на неё прилип хорошо .

А файлик можно было бы почитать , любопытно , да и для кругозора

А ещё обнаружил скрытую трещину когда перевернул для того чтобы масло откачать , при вскрытии её оказалось что там полость забитая песком и это место размораживало при хранении https://photos.app.goo.gl/y2kWsWp2fLccphSe8

https://photos.app.goo.gl/K1pF8kLz4muUMVp39

Гелькоут нужно наносить определенной толщины,иначе "шагрень" "крокодиловая кожа" и т.п.В матрице, например, если нанести неправильную толщину геля, то он сморщивается.Существуют определенные щупы для измерения толщины геля.

Морщинистость (<крокодиловая кожа>) на поверхности изделия из стеклопластика.стеклопластик

o Недостаточное отверждение слоя гелькоута перед нанесением смолы.
o Слишком низкая температура гелькоута, формы или рабочей зоны.
o Слишком раннее начало ламинирования стеклопластика.
o Недостаточная толщина слоя геля, чтобы противостоять воздействию стирола покрывающей смолы.
o Неравномерная толщины слоя смолы и гелькоута (например, нанесение кистью).
o Травмирование гелькоута прикаточным роликом или кистью (избыточное усилие).
o Слишком длительное время гелеобразования у гелькоута (больше, чем у смолы). Внимательнее подбирайте смолу для данного типа гелькоута.
o <сквозняк> на рабочем месте (рано включена вентиляция).

Могу кинуть на мыло, файбер ватсап, телега. Сюда ума прилепить не хватает!
Контакт дай в лс.

_________________
"Лучше пару раз по разу:- чем ни разу много раз"))
настройка карбюраторов ссылка ниже
http://www.pwctoday.com/showthread.php?t=62278

Не замечал ничего подобного ! Гелькоут или топкоут у меня не сморщивался - просто такую консистенцию смеранообразную нанести ровненько не возможно ни гелькоутером ни переделаным краскопультом , вот поэтому у меня и получается шагрень , волны и кратеры . По поводу толщины - плохо твердеет только очень тонкий слой как правило на краю газеты которой обклеиваешь , в остальных местах твердеет хорошо , чем толще слой тем быстрее идёт реакция , в банке остатки твердеют и на краях и на дне толщиной в сантиметр и никакого сморщивания , важно сделать пробные замесы и подобрать нужное количество отвердителя и парафина , то что говорят в фирме где продают не соответствует порой действительности . Например мне говорили добавлять три процента отвердителя и пять парафина , по итогу экспериментов два процента отвердителя превратили пробный замес в камень уже в краскопульте - это гель-спрэй , а два с половиной процента в камень гель для кисти превратили в камень уже в банке через 10 минут , хотя говорили что будет жить 40 минут , с парафином в одной конторе говорили два процента в другой пять я выяснил что три оптимально , так что как то так !
https://youtu.be/WHx_6V6PZ7Y
https://youtu.be/YYcqUZ7ybeQ

есть ромбами чёрный.хочешь,могу отправить кусок

Получились файлики
https://drive.google.com/file/d/1swhAI7 ... p=drivesdk
https://drive.google.com/file/d/19_MkSm ... p=drivesdk

_________________
"Лучше пару раз по разу:- чем ни разу много раз"))
настройка карбюраторов ссылка ниже
http://www.pwctoday.com/showthread.php?t=62278

скока денех и размер какой куска ?
